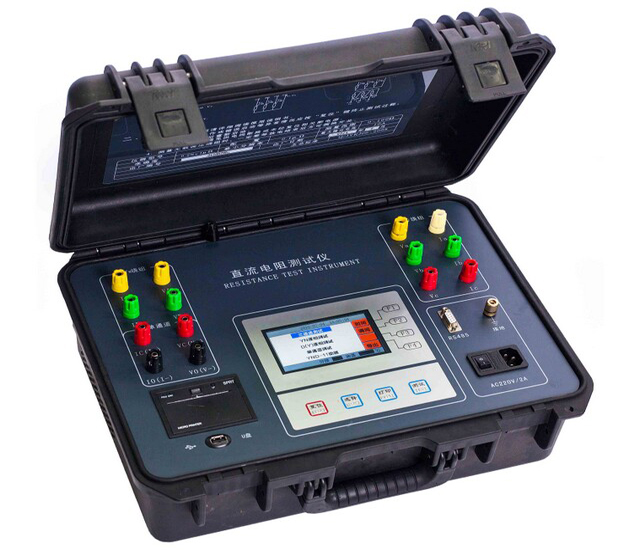

RC6800直流電阻測試儀

發表時間：2019-7-10 瀏覽：1598次

一、產品概述
RC6800直流電阻測試儀，變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大等特點。整機由單片機控制，自動完成自檢、數據處理、顯示等功能，還具有自動放電和放電音響報警指示等功能。儀器測量精度高，操作簡便，可實現變壓器直流電阻的快速測量。
二、性能特點
1、    本儀器自動選擇輸出電流（最大可以輸出20A）。
2、    測量范圍寬（0Ω-50Ω），能測量變壓器、互感器等感性直流電阻。
3、    顯示器采用480*272點陣65K色彩色大屏幕，顯示數據清晰易讀。
4、    本儀器帶有萬年歷、100組數據存儲、溫度自動換算等功能，關機不丟失數據。本機還設有打印機可以輸出打印測試數據，“U盤”接口方便導出數據以供查閱編輯。
5、    本儀器設有RS485通訊接口，配合上位機操控軟件，實現遠距離控制測量。
6、    本儀器設有三相同測功能，以應對星型接法繞組一次接線完成三相直阻測量，自動計算三相不平衡率，節省測量時間提高工作效率。也可以采用逐相測試功能，針對YN、D（Y）連接方式的變壓器進行逐相測試，測試完成，自動計算三相不平衡率。
本儀器還設有自動助磁功能，針對鐵芯五柱低壓角接變壓器繞組的測試，采用高低壓串激磁的方法進行測試，儀器內部自動連結繞組的助磁回路，可快速測試低壓繞組的直流電阻。
7、    本機具有音響放電報警，放電指示清晰，減少誤操作。
8、    本機具有輸入誤接AC380V電源保護報警保護功能，減少誤操作對儀器的損害，本機還具有完善的反電勢保護抗拉弧能力強。
9、    本機具有適用溫度寬、精度高、防震、抗干擾、穩定性高、攜帶方便等特點。
三、技術指標
1、      輸出電流：0～20A（依量程自動選擇）
2、      量程：    0～50Ω
3、    準確度：0.2%±0.2μΩ
4、    最小分辨率：0.1μΩ
5、    工作溫度：-20～40℃
6、    環境濕度：≤80%RH，無結露
7、    工作電源：交流：AC220V±10%，50Hz±1Hz
8、    體積：長420mm×寬320mm×高200mm
9、    凈重：10.6kg
