RC3100電纜路徑識別探測儀

發表時間：2019-7-17 瀏覽：1428次

RC3100電纜路徑識別探測儀



基本功能

（1）能快速有效地確定地下金屬管線的走向和深度。

(2）具有信號強度指示、左右箭頭指示、羅盤方向指示。

(3）探測管線最大深度可達20米。

(4）自動測深：當儀器置于管線上方時，自動顯示目標管線真實深度。

(5）信號識別：從信號幅度、信號方向、信號相位三個維度進行電纜的準確識別。

(6）電流方向指示：可跟蹤信號的電流方向、相位，有效提高查找路徑的準確性。

(7）自動提示的70%測深法，通過圖形及提示音可輕松確定70%信號點。



技術指標

發射機技術參數

本機為多頻大功率發射機，以恒功率輸出、自動匹配外部負載。具有歐姆表功能，能探測外部電壓及測試持續的環路電阻，可協助判斷故障性質。

(1)可供選擇頻率：輸出31種頻率的正弦交流信號，分別是98Hz、128Hz、256Hz、480Hz、491Hz、512Hz、577Hz、640 Hz、815Hz、982Hz、1.02kHz、1.17KHz、1.45KHz、1.52KHz、4.1KHz、8.01KHz、8KHz、8.44KHz、9.5KHz、9.82 KHz、29.4KHz、33 KHz、38 KHz、65.5 KHz、78.1KHz、80.43 KHz、82KHz、83.1KHz、89KHz、133KHz、200KHz.

(2)故障檢測及識別信號定位模式、送音模式、電流方向信號SS Low、SS High。

(3)具有智能信號識別相位功能。

(4)歐姆表功能，可檢測外部電阻、外部危險電壓提示。

(5)三種信號發射方式：直連法、 耦合法 、感應法。

(6)顯示內容：頻率設置，電池狀態，數字顯示輸出電流和回路電阻，輸出模式，外接電源，外部電壓警示。

(7)輸出功率可調，低檔、中檔、高檔、滿檔四種檔位。

(8)最大輸出電流不小于1A；最大輸出功率不小于12W。



接收機技術參數

接收機使用3.5 寸真彩液晶顯示，顯示信號強度數字、幅度光條、羅盤指向、左

右箭頭指向、電流方向指示，用于指示信號的強弱、光電纜定位、故障檢測、光

電纜識別、深度測量。

(1) 寬峰值、谷值、窄峰值、寬峰值箭頭、峰值加谷值5種顯示方式。

(2)具有寬帶接收技術，可根據客戶需求提供個性化定制（100Hz-200kHz內）。

(3)可供選擇頻率：10 種，分別是50Hz、60Hz 、LF、577Hz、8KHz、33 KHz、

82KHz、133KHz，電流方向信號SS Low、SS High。

(4）數字直讀深度范圍:0-20米。精度：3米以內±5%，8米以內±10%。

(5)顯示內容：信號強度、信號幅度光條、左右箭頭指示、羅盤方向指示、電流方向指示、電流相位顯示、實時深度指示、智能信號識別相位、信號增益。

(6)具有羅盤導向指示功能。

(7)具有智能信號識別相位功能。

(8)可外接耦合鉗進行光電纜識別。

(9)信號識別：從信號幅度、信號方向、信號相位三個維度進行光纜、電纜的識別。

(10)電流方向指示：可跟蹤信號的電流方向、相位，有效提高查找路徑的準確性。

(11)3.5寸24位色真彩液晶顯示。背光亮度可調，適應各種環境。

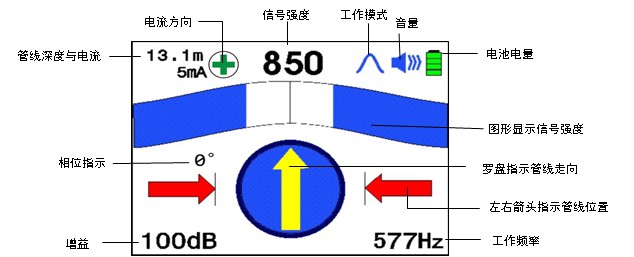

接收機界面顯示
