RCDAC-30阻尼振蕩波狀態檢測系統

發表時間：2019-7-10 瀏覽：1726次

一、設備簡介
阻尼振蕩波狀態檢測系統RCDAC-30是一種用于電纜現場檢測與狀態診斷的技術工具，具有簡單實用、體積小、便于運輸、可在交流電壓條件下進行非破壞性試驗、絕緣性能檢測與評估手段多樣化等特點。采用阻尼交流電壓（Damped AC Voltage，簡稱DAC）耐壓試驗與局放檢測相結合的方式，為發現電纜線路絕緣中潛在缺陷提供了有效手段。此外，借助介質損耗現場測量技術，可進一步實現高壓電纜絕緣老化程度的狀態評估。
系統在測試過程中產生的阻尼交流電壓最高可達 30kV，并結合系統硬件與系統軟件來進行診斷，主要包括：
    半導體技術；
    激光控制技術；
    數字式信號處理器和濾波技術；
    無線網絡控制技術。

1.1    系統硬件
RCDAC-30主要由測控主機和一體化阻尼振蕩波單元兩個部分構成

RCDAC-30系統組成
1、被測電纜 2、一體化阻尼振蕩波單元 3、測控主機
阻尼振蕩波單元為一體化設計，內含高壓線圈、高壓分壓器、高壓開關、局放耦合電容、耦合單元以及局放探測器。
測控主機協調整個系統的運行，通過無線網絡和阻尼振蕩波單元進行通信，控制阻尼振蕩波單元運行，并采集、存儲和分析分壓器/耦合器采集的阻尼振蕩波信號和局放信號。

RCDAC-30系統主要技術指標
供電電源    220VAC±10%，50Hz
振蕩波輸出最大電壓    30kV
振蕩頻率范圍    20Hz~300Hz
測試電纜長度范圍    200m~20km
高壓充電電流    5mA
高壓開關    觸發方式：激光觸發高壓開關

高壓開關控制    導通時間：1μs
開關導通電阻：小于1Ω
光纖通信
局放測量范圍    1pC~100nC
局放水平檢測與帶寬
局放定位帶寬    150kHz~45MHz自動調節
局放定位測量精度    電纜全長1 % (最小分辨率2m)
介質損耗測量范圍    0.1 %~10 %
局放實時采樣率    100MHz
局放采樣存儲深度    32MB（可記錄300ms數據長度）
控制方式    無線控制
局放校準模式    自動/手動
校準模式下時域脈沖反射定位接頭功能    自動鎖定接頭位置

1.2    系統軟件

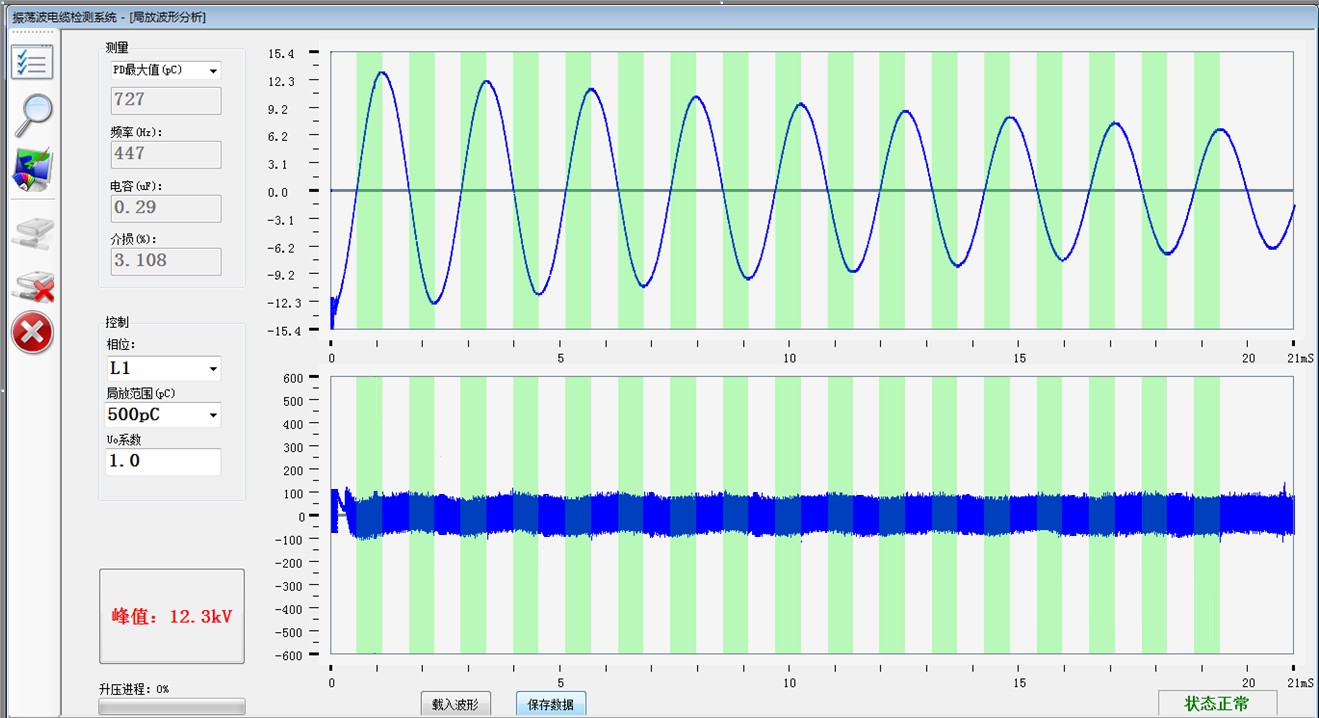

全中文操作界面，能夠記錄振蕩電壓波形和局放信號波形；自動顯示振蕩電壓波形頻率、幅值和采樣時間寬度等；能對局放信號波形展開分析；自動顯示介損測試數值；自動生成局放定位圖并生成統計報表；自動生成局放統計圖譜。

RCDAC-30系統軟件主要功能
1    軟件信息記錄界面
        1    記錄時間日期
        2    可登記用戶基本信息：試驗人員
        3    試驗電纜基本信息：包括試驗電纜站名、電纜型號、長度、接頭、運行歷史等
2    軟件主要功能
        1    全中文操作界面
        2    方便直觀設置電壓幅值，控制自動升壓和振蕩波產生
        3    自動顯示振蕩波電壓幅值、振蕩頻率和采樣時間寬度
        4    自動顯示介損數值
        5    自動顯示最大局放量
        6    存儲振蕩波形和局放波形
        7    局放波形可以現場放大，進行局放源點初定位
        8    自動或手動分析檢測數據，自動生成局放定位圖，自動生成統計報表
        9    自動生成局放統計圖譜，如Q-φ圖、N-φ圖等
